| 品牌：汇卓电力 | 型号：HZXZ | 加工定制：否 |
| 额定输出电压：0～1000kV及其以下 | 输出频率：30～300Hz | 谐振电压波形：***弦波，波形畸变率≤1.0% |
产品参数 Product Parameters
| 额定输出电压 | 0～1000kV及其以下 |
| 输出频率 | 30～300Hz |
| 谐振电压波形 | ***弦波，波形畸变率≤1.0% |
| 工作时间 | 满功率连续工作时间60min |
| 品质因数 | 30~90 |
| 频率调节灵敏度 | 0.1Hz |
| 不稳定度 | ＜0.05% |
| 工作电源 | 单相220V或三相380V±10% |
| 工频50Hz±5% |

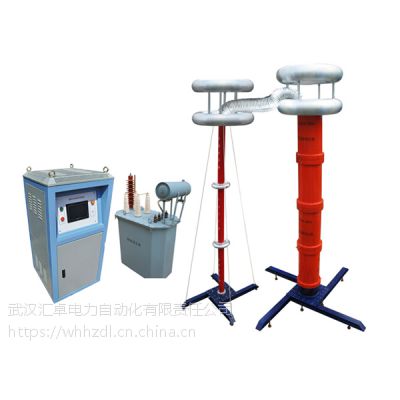

系列产品配置(适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz))
| 产品型号名称 | 变频源 | 谐振电抗器 | 激励变压器 | 分压器 | 适用范围 |
| HTXZ-50/50/25 | 3kW | 25kV/1A二台(干式) | 3kVA(干式) | 50kV | 1000kVA及以下10kV电力变 。10kV开关、母线、PT、CT等 。10kV(300mm2)电缆≤1.0km |
| HTXZ-108/108/27 | 5kW | 27kV/1A四台。 (干式) | 5kVA 。 (干式) | 110kV | 31500kVA及以下35kV电力变 。 35kV开关、母线、PT、CT等 。 10kV(300mm 2)电缆2km 。 35kV (300mm 2)电缆0.5km |
| HTXZ-200/200/50 | 10kW | 50kV/1A四台 。 (干式) | 10kVA 。 (干式) | 200kV | 50000kVA及以下110kV电力变 。 110kVGIS、PT、CT等(预防性试验) 。 35kV(300mm 2)电缆≤1.0km 。 10kV (300mm 2)电缆≤2.0km |
| HTXZ-270/270/45 | 15kW | 45kV/1A六台 。 (干式) | 15kVA 。 (干式) | 300kV | 50000kVA及以下110kV电力变 。 110kVGIS、PT、CT等 。 35kV(300mm 2)电缆≤1.2km 。 10kV (300mm 2)电缆≤3.0km |
| HTXZ-800/400/50 | 30kW | 50kV/2A八台 。 (干式) 。 100kV/2A四台 。 (油浸式) | 30kVA 。 (干式) 。 30kA 。 (油浸式) | 400kV | 80000kVA及以下220kV电力变 。 50000kVA及以下110kV电力变 。 110kV/220kVGIS、PT、CT等 。 35kV(300mm 2)电缆≤2.0km 。 110kV (300mm 2)电缆≤0.7km |
| HTXZ-1600/800/200 | 60kW | 200kV/2A四台 。 (油浸式) | 60kVA 。 (干式) | 800kV | 80000kVA及以下220kV电力变 。 50000kVA及以下110kV电力变 。 500kVGIS、PT、CT等 。 220kV开关、GIS、PT、CT等 。 110kV(400mm 2)电缆≤1.5km 。 220kV (400mm2)电缆≤1.0km |
提示：凡购买本产品的全国用户享受免费技术指导、软件升级、一年质保、终生维修服务。
产品特征 Product Characteristics
1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式浇注，机械强度高，电气绝缘性能好，美观可靠。
2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电。
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。
